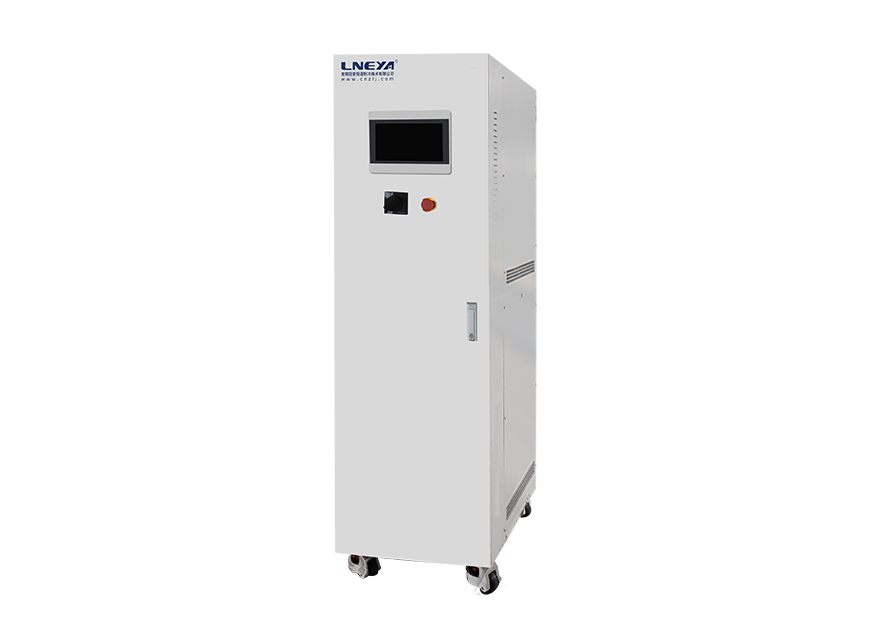

FLTZ-B面板系列Chiller

2025/07/23 Chiller高精度冷熱循環器 327

面板系列Panel Chiller

應用：
該系列產品目前主要應用于面板制程中的薄膜沉積和刻蝕、OLED真空鍍膜、Micro-LED熱量轉移、激光加工等等環節。
產品優勢：
穩定運行：精確匹配行業需求，集成多種安全防護功能，保障面板工藝制程穩定運行。
溫度范圍廣、控溫精準：-20℃~120℃，控溫精度最高達±0.01℃；
高效節能：采用全變頻技術，結合壓縮機余熱回收，降低能耗20%；
氟化液損耗量少：閉式循環系統設計，減少氟化液高溫?fù)]發。
設備體積?。憾嗤ǖ勒希咝У目臻g利用；

產品介紹產品型號

???

適用范圍

型號		FLTZ-B-P001W	FLTZ-B-D001W		FLTZ-B-T001W
通道類型		1-loop?independent	2-loop?independent		3-loop?independent
性能參數	通道型號	CH1	CH1	CH2	CH1	CH2	CH3
	溫度范圍	25~30℃	-20~90℃	常溫~90℃	10~90℃	10~90℃	10~90℃
	溫度控制精度	±0.1℃	±0.1℃	±0.1℃	±0.1℃	±0.1℃	±0.1℃
	冷卻能力	21kW@25℃	35kW@5℃	30kW@PCW+10℃	7kW@10℃	3kW@10℃	8kW@10℃
	加熱能力	2kW	4kW	38kW	2kW	4kW	6kW
	循環液類型/電導率	DI WATER @10~18MΩ·cm	乙二醇水溶液	乙二醇水溶液	氟化液HT-170	氟化液HT-170	氟化液HT-170
	循環液流量壓力	80LPM@0.5MPa	25LPM@0.4MPa	25LPM@0.4MPa	35LPM@0.5MPa	35LPM@0.5MPa	35LPM@0.5MPa
	循環液接口	Rc1	Rc3/4	Rc3/4	Rc3/4	Rc3/4	Rc3/4
	PCW溫度	18~22℃	18~22℃	18~22℃	18~22℃	18~22℃	18~22℃
	PCW流量	3.6m3/h	6m3/h	5.5m3/h	3.5m3/h
	PCW壓力	2~6bar	2~6bar	2~6bar	2~6bar	2~6bar	2~6bar
	PCW接口	Rc1	Rc1?1/4		Rc1
安全裝置	過載保護功能	壓縮機、循環泵、加熱器等熱過載保護
	電源保護功能	電源過電流、過欠壓、缺相等保護
	液位保護	低流量、低液位等保護
	安全聯鎖裝置	EMO+INTERLOCK
	上鎖掛牌裝置	LOTO裝置
	漏液檢測裝置	設備內外部LEAK SENSON檢測
通訊類型	支持多種通訊協議	支持MODBUS?RTU/TCP協議或ETHERcAT、LONWORKS等
安裝環境	環境溫度	10~40℃
安裝環境	環境濕度	30~70%RH
外殼材質		冷軋板噴塑RAL7035
電源		220VAC±10%，三相(可定制)
外形尺寸cm		60105135	78100190		85100180

型號		FLTZ-B-F001W
通道類型		4-loop?independent
性能參數	通道型號	CH1	CH2	CH3	CH4
	溫度范圍	-20~90℃	-20~90℃	30~120℃	30~120℃
	溫度控制精度	±0.1℃	±0.1℃	±0.1℃	±0.1℃
	冷卻能力	12kW@10℃	12kW@10℃	5kW@30℃	5kW@30℃
	加熱能力	6kW	6kW	20kW	40kW
	循環液類型/電導率	氟化液HT-135	氟化液HT-135	氟化液HT-170	氟化液HT-170
	循環液流量壓力	45LPM@0.5MPa	45LPM@0.5MPa	45LPM@0.5MPa	50LPM@0.5MPa
	循環液接口	Rc3/4	Rc3/4	Rc3/4	Rc3/4
	PCW溫度	18~22℃	18~22℃	18~22℃	18~22℃
	PCW流量	1.5m3/h	1.5m3/h	2.3m3/h	3.5m3/h
	PCW壓力	2~6bar	2~6bar	2~6bar	2~6bar
	PCW接口	Rc1?1/2
安全裝置	過載保護功能	壓縮機、循環泵、加熱器等熱過載保護
	電源保護功能	電源過電流、過欠壓、缺相等保護
	液位保護	低流量、低液位等保護
	安全聯鎖裝置	EMO+INTERLOCK
	上鎖掛牌裝置	LOTO裝置
	漏液檢測裝置	設備內外部LEAK SENSON檢測
通訊類型	支持多種通訊協議	支持MODBUS?RTU/TCP協議或ETHERcAT、LONWORKS等
安裝環境	環境溫度	10~40℃
安裝環境	環境濕度	30~70%RH
外殼材質		冷軋板噴塑RAL7035
電源		220VAC±10%，三相(可定制)
外形尺寸cm		120160185

1.如需特殊?標品定制，請與我司聯系。

2.水冷設備需要閉式冷卻塔或冷水機供水，如采用開式冷卻塔，必須增加過濾器。供水壓力1.5bar~4bar

型號		FLTZ-B-P001W	FLTZ-B-D001W		FLTZ-B-T001W
通道類型		1-loop?independent	2-loop?independent		3-loop?independent
性能參數	通道型號	CH1	CH1	CH2	CH1	CH2	CH3
	溫度范圍	25~30℃	-20~90℃	常溫~90℃	10~90℃	10~90℃	10~90℃
	溫度控制精度	±0.1℃	±0.1℃	±0.1℃	±0.1℃	±0.1℃	±0.1℃
	冷卻能力	21kW@25℃	35kW@5℃	30kW@PCW+10℃	7kW@10℃	3kW@10℃	8kW@10℃
	加熱能力	2kW	4kW	38kW	2kW	4kW	6kW
	循環液類型/電導率	DI WATER @10~18MΩ·cm	乙二醇水溶液	乙二醇水溶液	氟化液HT-170	氟化液HT-170	氟化液HT-170
	循環液流量壓力	80LPM@0.5MPa	25LPM@0.4MPa	25LPM@0.4MPa	35LPM@0.5MPa	35LPM@0.5MPa	35LPM@0.5MPa
	循環液接口	Rc1	Rc3/4	Rc3/4	Rc3/4	Rc3/4	Rc3/4
	PCW溫度	18~22℃	18~22℃	18~22℃	18~22℃	18~22℃	18~22℃
	PCW流量	3.6m3/h	6m3/h	5.5m3/h	3.5m3/h
	PCW壓力	2~6bar	2~6bar	2~6bar	2~6bar	2~6bar	2~6bar
	PCW接口	Rc1	Rc1?1/4		Rc1
安全裝置	過載保護功能	壓縮機、循環泵、加熱器等熱過載保護
	電源保護功能	電源過電流、過欠壓、缺相等保護
	液位保護	低流量、低液位等保護
	安全聯鎖裝置	EMO+INTERLOCK
	上鎖掛牌裝置	LOTO裝置
	漏液檢測裝置	設備內外部LEAK SENSON檢測
通訊類型	支持多種通訊協議	支持MODBUS?RTU/TCP協議或ETHERcAT、LONWORKS等
安裝環境	環境溫度	10~40℃
安裝環境	環境濕度	30~70%RH
外殼材質		冷軋板噴塑RAL7035
電源		220VAC±10%，三相(可定制)
外形尺寸cm		60105135	78100190		85100180

型號		FLTZ-B-F001W
通道類型		4-loop?independent
性能參數	通道型號	CH1	CH2	CH3	CH4
	溫度范圍	-20~90℃	-20~90℃	30~120℃	30~120℃
	溫度控制精度	±0.1℃	±0.1℃	±0.1℃	±0.1℃
	冷卻能力	12kW@10℃	12kW@10℃	5kW@30℃	5kW@30℃
	加熱能力	6kW	6kW	20kW	40kW
	循環液類型/電導率	氟化液HT-135	氟化液HT-135	氟化液HT-170	氟化液HT-170
	循環液流量壓力	45LPM@0.5MPa	45LPM@0.5MPa	45LPM@0.5MPa	50LPM@0.5MPa
	循環液接口	Rc3/4	Rc3/4	Rc3/4	Rc3/4
	PCW溫度	18~22℃	18~22℃	18~22℃	18~22℃
	PCW流量	1.5m3/h	1.5m3/h	2.3m3/h	3.5m3/h
	PCW壓力	2~6bar	2~6bar	2~6bar	2~6bar
	PCW接口	Rc1?1/2
安全裝置	過載保護功能	壓縮機、循環泵、加熱器等熱過載保護
	電源保護功能	電源過電流、過欠壓、缺相等保護
	液位保護	低流量、低液位等保護
	安全聯鎖裝置	EMO+INTERLOCK
	上鎖掛牌裝置	LOTO裝置
	漏液檢測裝置	設備內外部LEAK SENSON檢測
通訊類型	支持多種通訊協議	支持MODBUS?RTU/TCP協議或ETHERcAT、LONWORKS等
安裝環境	環境溫度	10~40℃
安裝環境	環境濕度	30~70%RH
外殼材質		冷軋板噴塑RAL7035
電源		220VAC±10%，三相(可定制)
外形尺寸cm		120160185

1.如需特殊?標品定制，請與我司聯系。

2.水冷設備需要閉式冷卻塔或冷水機供水，如采用開式冷卻塔，必須增加過濾器。供水壓力1.5bar~4bar
